VARIOKIT Composite bridge system: The formwork carriage, which consists of rentable standard material, is optimally adapted to the geometrical and static boundary conditions and therefore provides a very cost-effective solution.

Sistema para puentes mixtos VARIOKIT

Soluciones móviles o estáticas para puentes de material mixto - con el sistema modular VARIOKIT ambas son posibles.

Descripión técnica

En este sistema constructivo, cada tongada se encofra en su posición definitiva moviendo el encofrado. A diferencia del Sistema de Dovelas Empujardas VIL, donde el hormigonado se realiza en una posición fija y se traslada el tablero ejecutado. Dependiendo de la estructura se usa una viga por encima o por debajo.

Las ventajas de la celosía superior son la flexibilidad para ejecutar tableros curvos y facilidad de ejecutar cualquier sección, y que deja mayor gálibo en la parte inferior de la estructura en ejecución, disminuye la zona de interferencia.

La solución con celosía inferior es más económica. Además la armadura puede colocarse con la grúas, sin interferencias y no se tiene que colgar de la estructura como en la solución anterior.



Tecnología de encofrado

Habitualmente los tableros que se ejecutan con estos equipos tienen sección en cajón, algunas veces se usan secciones en T.

En el caso de vigas de lanzamiento el encofrado se diseña con elementos estándard de los sistemas de vigas para el encofrado de muros. Para la construcción de la viga de lanzamiento se utilizan vigas metálicas con conexiones específicas.

Durante el diseño debe tenerse en cuenta la estrecha relación en las operaciones de manejo entre  la estructura soporte (celosía) y el encofrado.

VARIOKIT Sistema para puentes mixtos en acción

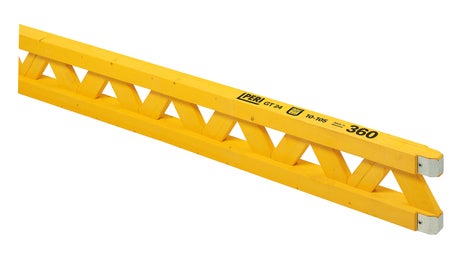

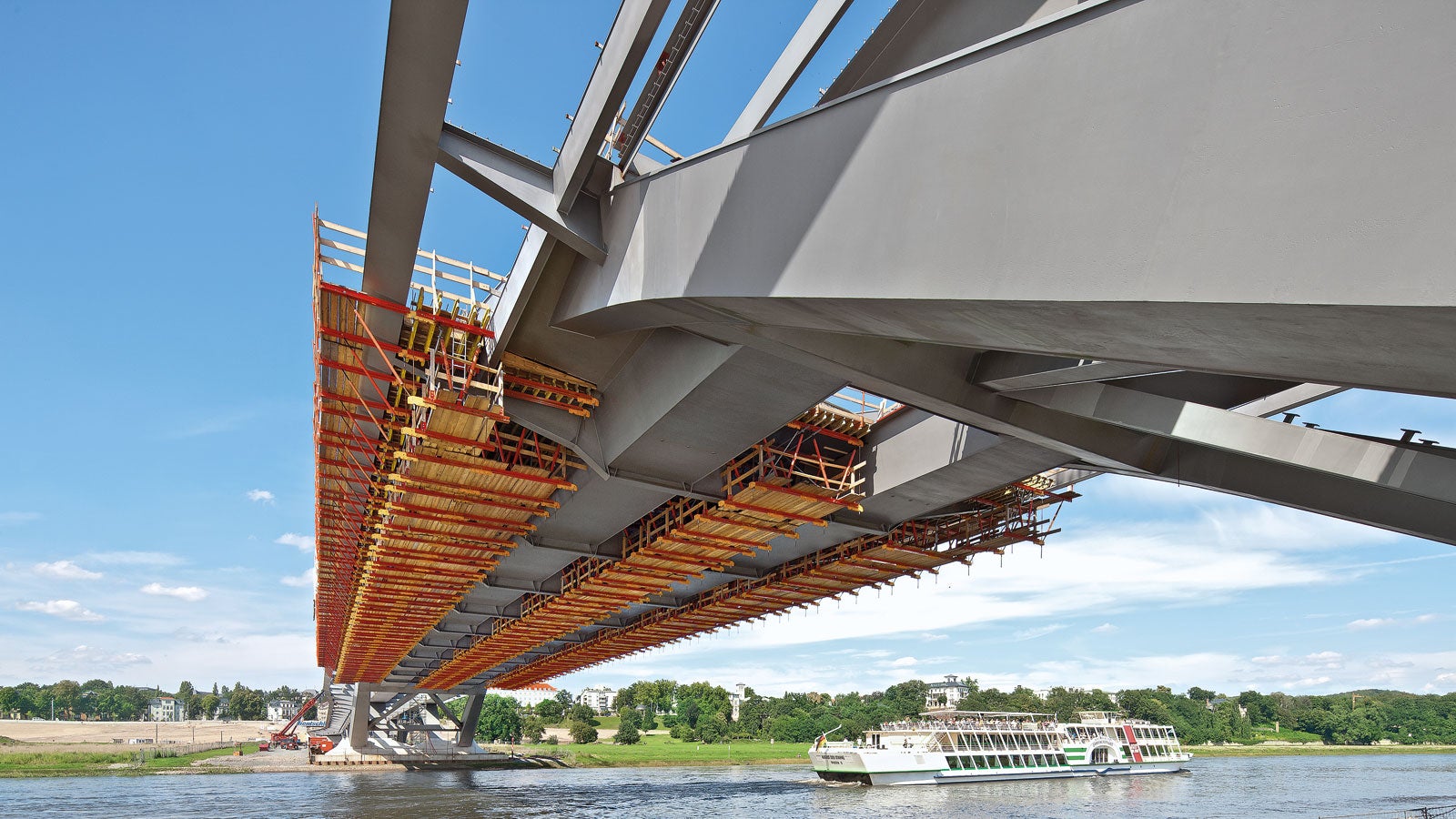

  • VARIOKIT Composite bridge system: GT 24 wooden lattice girders transferred the loads into the formwork units and allowed large spans with minimal deflection.

    El sistema está compuesto por material estándar alquilable, se adapta de forma óptima a las condiciones geométricas y estáticas límite, por lo que ofrece una solución muy rentable.

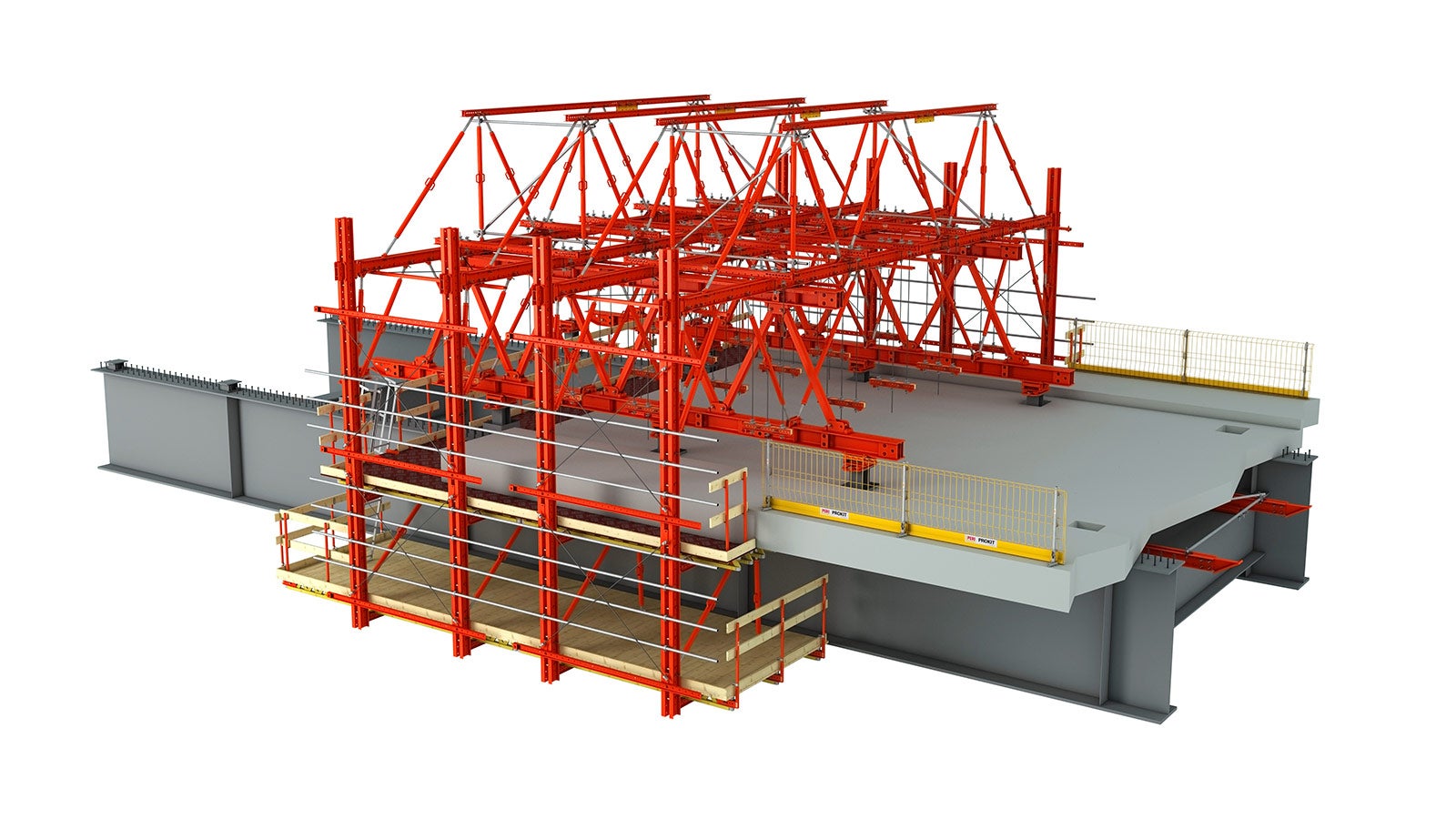

  • PERI VARIOKIT Composite bridge system with formwork carriage and cantilever bracket

    La base del carro de encofrado consiste en una viga longitudinal, compuesta por las vigas principales del sistema HD 200. Por tanto, la longitud puede ajustarse modularmente.

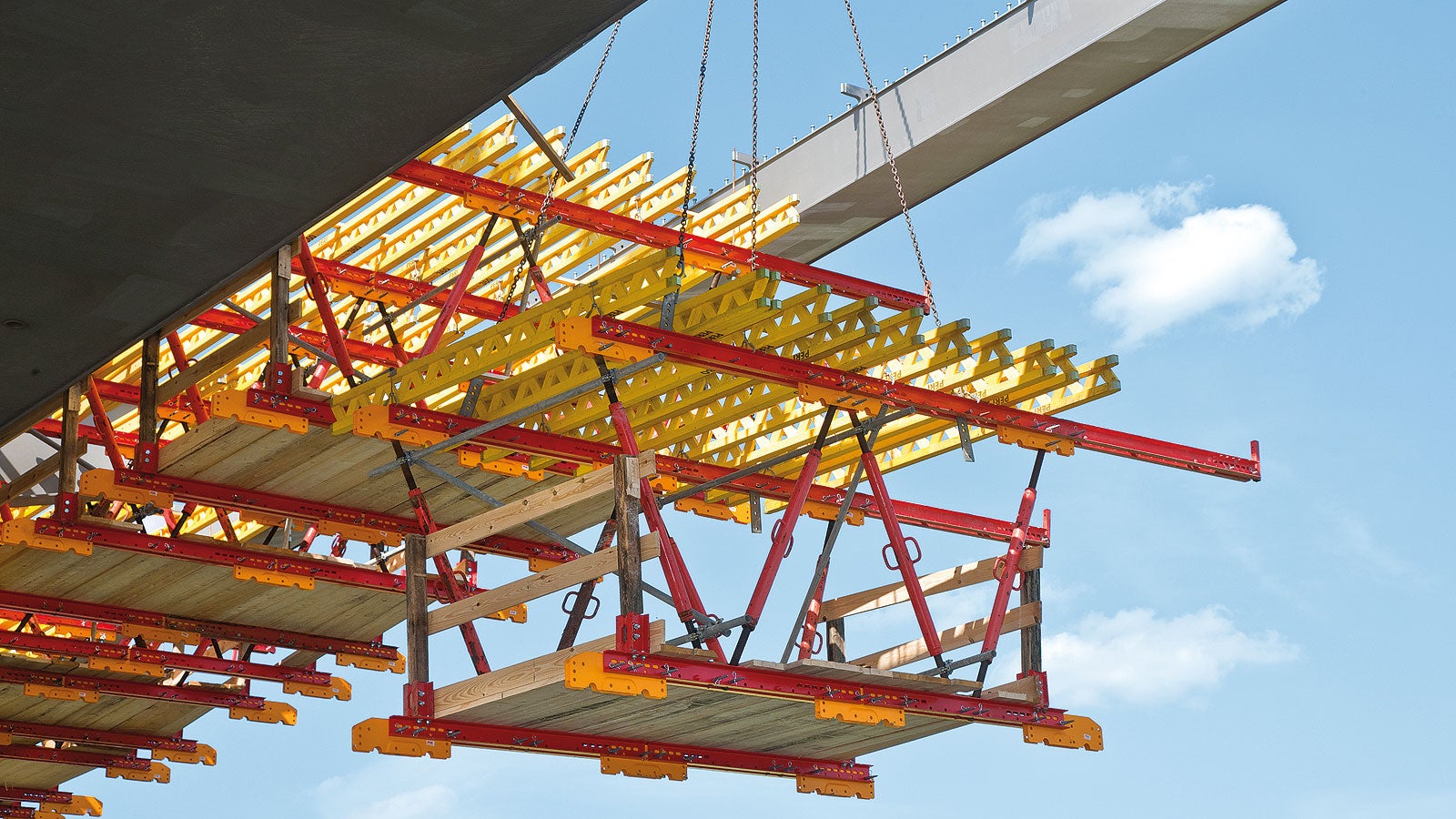

  • VARIOKIT Composite bridge system: The project-specific solution with lightweight raised formwork units ensured fast and simple moving to the next concreting section with the crane.

    La solución de módulos de encofrado ligero para el proyecto específico, aseguró el movimiento rápido y simple a la siguiente sección de hormigonado con la grúa.
